高精度

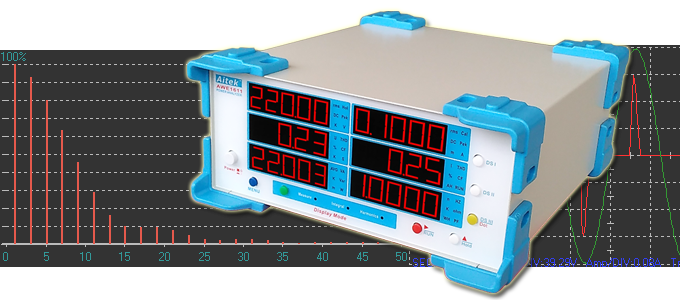

AWE1611 PLUS系列单相功率分析仪是上一代AWE1611系列功率分析仪的升级版本(浏览旧版本),轻巧台式设计,具有6参数窗口显示,能测量交流、半波整流、直流负载。双缓冲采样设计,测量区间无缝连接,DC-120Hz范围内实现周期无缺失的采样。采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,拥有高精度、高稳定性、多种参数测量功能。
6档电压量程,7档电流量程。AWE1611A PLUS、AWE1611B PLUS、AWE1611C PLUS、AWE1611D PLUS最大测量电流分别从5A到40A可选,支持CF大于6.0。
谐波测量
AWE1611 PLUS系列单相功率分析仪具有0-50次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。
积分测量
AWE1611 PLUS系列单相功率分析仪具有积分功能,方便实用的功能操作,能测量瓦时、安时、积分时间、积分平均功率等。
丰富的通讯接口
AWE1611 PLUS系列单相功率分析仪具有USB、RS485、RS232通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议,方便用户二次开发。
通过RS232或RS485,用户可以轻松连接到PLC:
通过RS232或USB,用户可以轻松连接到PC或工控机:
标配的PC端软件

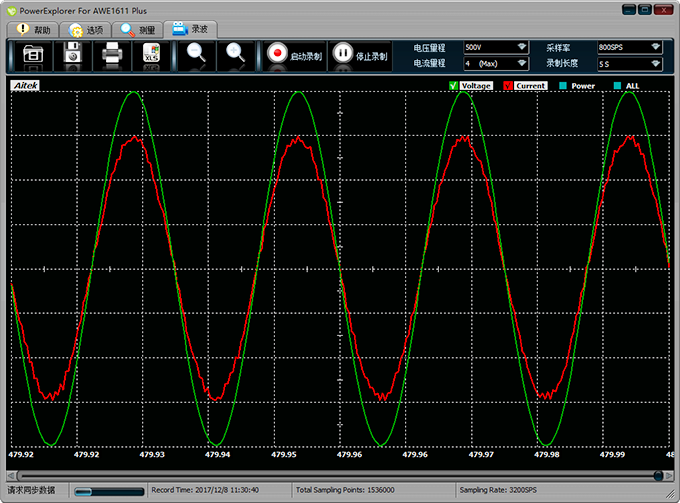

AWE1611 PLUS系列单相功率分析仪标配的PowerExplorer For AWE1611 PLUS软件,可以实现测量波形显示、参数记录、测量参数显示、波形录制、谐波柱状图、谐波报告等显示。
效率测量
通过和AWE2111系列单相功率分析仪配合,AWE2111作为主机,AWE1611 PLUS作为从机,用RS485联机,还可以轻松测量一个电源转换器或变压器、逆变器的效率,最多支持单路输入六路输出的测量。
参数报警
功率分析仪内置蜂鸣器,当测量到的参数超出设定范围,分析仪将启动报警。具有5个测量参数用于报警判断,分别为真有效值电压、真有效值电流、有功功率、功率因数、电流THD。可分别设定参数的上限值和下限值。
应用行业
AWE1611 PLUS系列分析仪能测量大多数之交直流负载,如开关电源供应器(S.P.S)、LED驱动器、电子镇流器、节能灯、环保监视器、不断电系统( UPS)、电动工具、LCD监视器、绿色计算机、信息及办公设备(打印机、扫描仪)、家电、教育单位--等相关产品。也适用于对电网运行质量进行监测及分析,提供电力运行中的谐波分析及功率质量分析,可通过外接互感器实现更大的负载测量,能够对电网运行进行长期的数据监测。同时配备PC端数据分析软件,对上传至计算机的测量数据进行各种分析,保存,打印等。
