AWS2103 Plus系列三相功率计

高精度

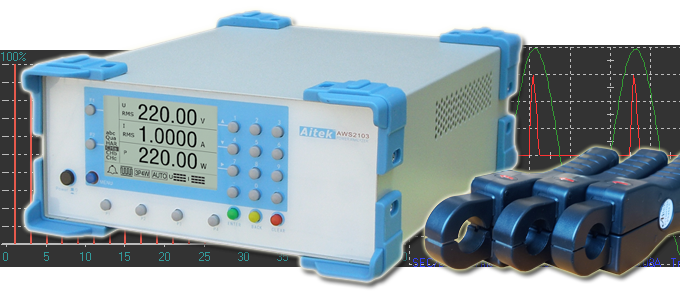

        AWS2103 Plus系列三相功率计为上一代AWS2103系列(浏览旧版)的升级版,轻巧台式设计, 采用STN液晶显示,能测量周期性工频交流用电负载。采用32位ARM微处理器、高速高精度A/D转换器为核心的仪器,快速实时采样、真有效值测量、数据更新>5次/秒,拥有高精度、高稳定性、多种参数测量功能。 电压真有效值、电流真有效值、峰值电压、峰值电流、有功功率、无功功率、视在功率,功率因数,频率 、电流初相角、不平衡度分析、THD-F、THD-R、0-50次谐波、K-Factor、峰值因数、电度计量、需量,支持三相三线、三相四线输入。具备参数上下限报警功能。

        7档电压量程,8档电流量程。AWS2103 Plus系列三相功率计从最大测量电流分别从5A到1000A可选。




谐波测量

        AWS2103系列三相功率计仪具有1-50次谐波测量、电流总谐波iTHD、电压总谐波uTHD测量功能,算法可选择THD-F或THD-R。

丰富的通讯接口

        AWS2103系列三相功率计标配USB、RS232和RS485通讯接口,接口通讯协议采用标准开放的Modbus-RTU协议。

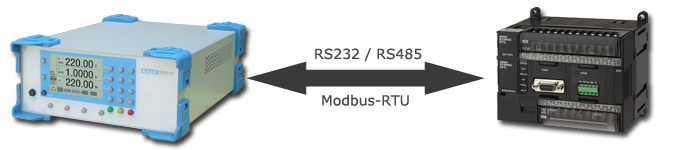

        通过RS232或RS485,用户可以轻松连接到PLC:

        通过RS232或USB,用户可以轻松连接到PC或工控机:

标配的PC端软件

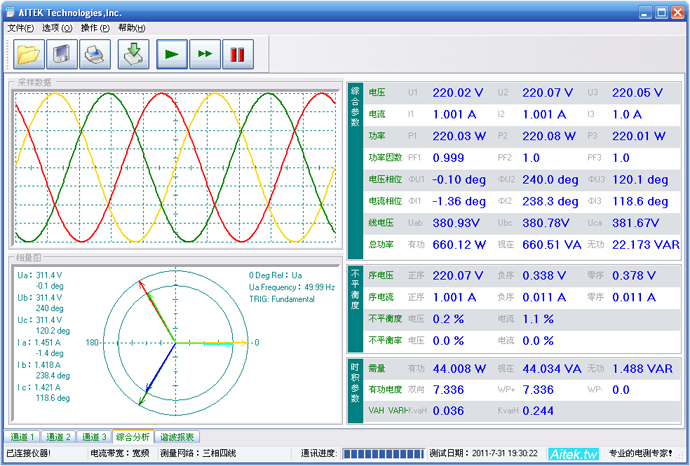

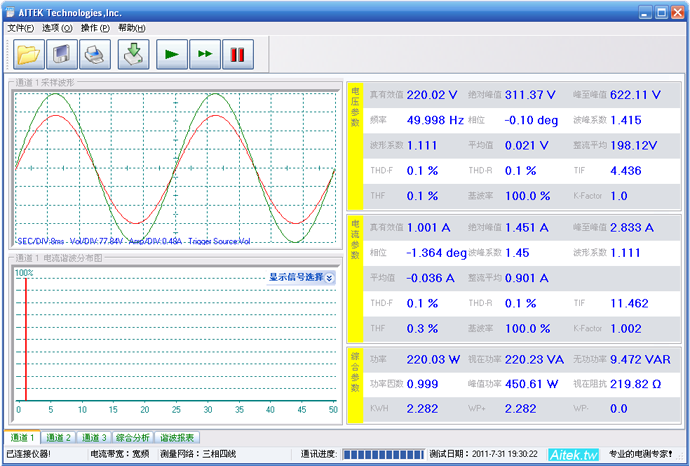

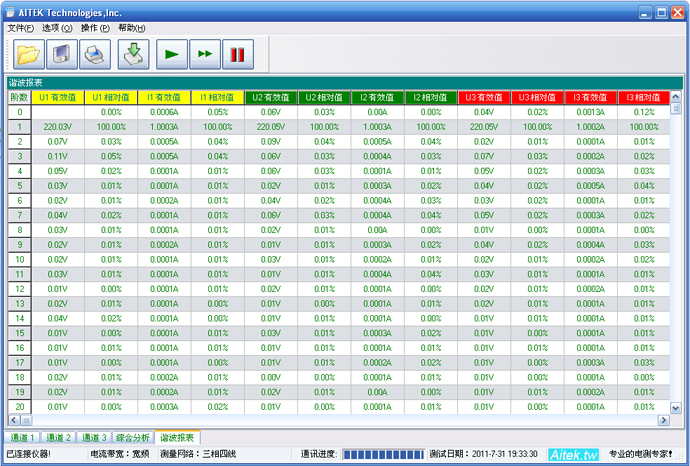

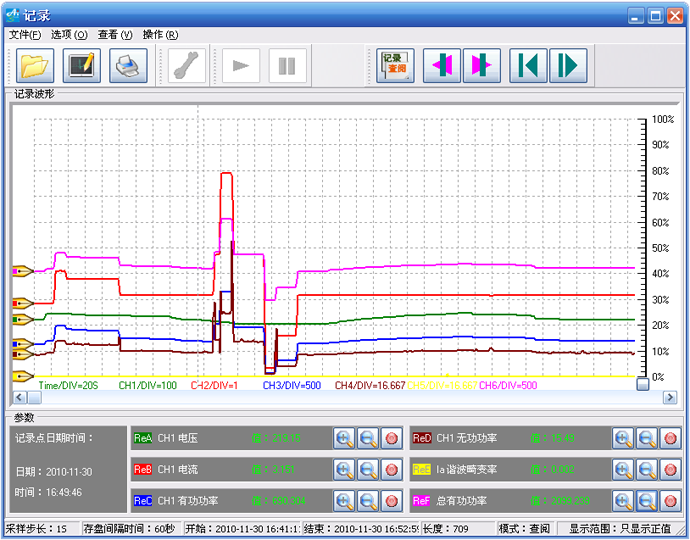

        AWS2103系列三相功率计标配的上位机软件,可以实现测量波形显示、参数记录、测量参数显示、谐波柱状图、谐波报告等显示。

应用行业

        AWS2103系列三相功率计能测量大多数之全波交流负载,适用于对风力发电系统、普通发电机、电网的运行质量进行监测及分析,完整的谐波分析及电力质量分析功能。也适用于三相电机或其他电动工具、通讯系统、制冷设备、加热设备等相关产品进行测量。

选型指南

AWS2103系列三相功率计目前按最大测量电流量程分为11种:
        AWS2103A Plus:5A
        AWS2103P Plus:5A (外置高精度钳形电流互感器)
        AWS2103Q Plus:20A (外置高精度钳形电流互感器)
        AWS2103R Plus:50A (外置高精度钳形电流互感器)
        AWS2103S Plus:100A (外置高精度钳形电流互感器)
        AWS2103E Plus:200A (外置高精度钳形电流互感器)
        AWS2103F Plus:500A (外置高精度钳形电流互感器)
        AWS2103G Plus:1000A (外置高精度钳形电流互感器)
全系列标配三种通讯端口:USB+RS232+RS485

功能列表

电压量程 50/150V/250V/500V (正弦有效值)
最大电流量程 AWS2103A:5A
AWS2103P:5A (外置高精度钳形电流互感器,无常备库存,需定制)
AWS2103R:50A (外置高精度钳形电流互感器)
AWS2103S:100A (外置高精度钳形电流互感器)
AWS2103E:200A (外置高精度钳形电流互感器)
AWS2103F:500A (外置高精度钳形电流互感器)
AWS2103G:1000A (外置高精度钳形电流互感器)
自动量程

电压真有效值测量

电流真有效值测量

峰值测量

峰峰值测量

波峰系数测量

波形系数测量

算术平均值测量

整流平均值测量

THD-F测量

THD-R测量

电话干扰因数TIF测量

电话谐波因数THF测量

相位测量

电流波形系数测量

基波含有率测量

K-Factor测量

有功功率测量

视在功率测量

无功功率测量

视在阻抗测量

功率因数PF测量

频率测量

单相电能(WP、WP+、WP-)

1-50次谐波测量测量

三相总有功功率测量

三相总视在功率测量

三相总无功功率测量

正序电压测量

负序电压测量

零序电压测量

不平衡度测量

需量测量

三相电能(WP、WP+、WP-)

三相电能(VAH、VARH)

记录(上位机软件实现)

USB通讯

RS485

RS232

电压测量指标

通用指标 量程 (7档) 10V / 20V / 50V / 100V / 200V / 500V /1000V (正弦有效值)
峰值测量电压 14V / 28V / 70V / 141V / 280V / 707V / 1414V(峰值)
量程转换方式 自动或固定量程
带宽 DC - 5KHz
测量频率范围 DC, 0.5Hz 至 500Hz
输入阻抗 2.5M OHM 、10PF 在所有量程,±2
有效输入范围 10%至110% 在所有量程 (正弦有效值)
真有效值 精度
(23℃±5℃)

47至66Hz 10-500V ±0.2%
DC500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电压 精度 ±0.3%
波形系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电压THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

电流测量指标

通用指标 量程 (4档) AWS2103A Plus:
  0.025A / 0.05A / 0.1A / 0.25A / 0.5A / 1.0A / 2.5A / 5A
AWS2103R Plus:
  0.25A / 0.5A / 1A / 2.5A / 5A / 10A / 25A / 50A
AWS2103S Plus:
  0.5A / 1A / 2A / 5A / 10A / 20A / 50A / 100A
AWS2103E Plus:
  1A / 2A / 4A / 10A / 20A / 40A / 100A / 200A
AWS2103F Plus :
  2.5A / 5A / 10A / 25A / 50A / 100A / 250A / 500A
AWS2103G Plus:
  5A / 10A / 20A / 50A / 100A / 200A / 500A / 1000A

峰值测量电流 量程*1.414
量程转换方式 自动量程或固定
带宽 43 - 5KHz
测量频率范围 AWS2103A Plus : 10Hz 至 500Hz
AWS2103R Plus : 5Hz 至 500Hz
AWS2103S Plus : 8Hz 至 500Hz
AWS2103E Plus : 10Hz 至 500Hz
AWS2103F Plus : 20Hz 至 500Hz
AWS2103G Plus : 20Hz 至 500Hz
输入阻抗 AWS2103A:<50mΩ +5 mΩ
有效输入范围 5%至110% 在所有量程
真有效值 精度
(23℃±5℃)

47至66Hz ±0.3%
43Hz至500Hz ±0.5%
计算方式 数字技术计算真有效值 (True RMS)
峰值电流 精度 ±0.3%
波形系数 计算方式 峰值/有效值
最大可测量值 CF≦6
精度 ±0.5%
电流THD 计算方式 数字快速傅里叶算法(FFT)
精度 ±0.5%

其他测量指标

功率 量程
(自动或固定)
相应于7电压量程和8电流量程,
详细查看系列电压和电流说明 根据P=U*I
计算方式 数字技术计算真功率(True Watt)
频率范围 DC至500Hz
精度
23℃±5℃
47Hz至63Hz PF=1~0.6 ±0.5%
PF=0.6~0.4 ±1%
DC500Hz (PF=1~0.6) ±0.5%
有效输入范围 量程的10% 至 110% (在所有量程)
视在功率 计算方式 S=V*A
精度 47Hz至63Hz 23℃±5℃ < ±0.2%
无功功率 显示 5 位
精度 47Hz至63Hz 23℃±5℃ < ±1%
功率因数 计算方式 PF=P/S
精度 47Hz至63Hz 23℃±5℃ ±0.5%
千瓦时 精度 ±0.5%
频率 计算方式 倒数方法
精度 ±0.02%
触发信号 电压
有效信号范围 在10%至100%的所有电压量程内
有效测量范围 0.5Hz to 500Hz
